Jako wynalazca i lider światowego rynku przesiewania strumieniowego, Hosokawa Alpine od ponad 60 lat wyznacza nowe standardy w tej branży. Sita powietrzne ALPINE od zawsze charakteryzowały się prostą obsługą i niezawodnymi wynikami. Ta historia sukcesu nie ma końca: nie tylko zwiększyliśmy komfort, ale także wydajność i szybkość. Najnowsze funkcje pozwalają zawsze zachować pełną kontrolę.

  • Wysoka odtwarzalność i porównywalność
  • Prosta obsługa dzięki zintegrowanym pakietom oprogramowania
  • Zautomatyzowane i innowacyjne wskazówki dla użytkownika
  • Produkowane w całości w Niemczech

Zakres dostawy: Urządzenie główne, wysokowydajny odkurzacz przemysłowy, typ L, oprogramowanie (wg wymagań klienta), akcesoria (adapter do sita, dysza szczelinowa, pokrywa ze szkła akrylowego, tłumik ssania, młotek, szczotka, kabel do podłączenia do prądu, instrukcja obsługi).



Optymalne efekty dzięki maksymalnej wydajności

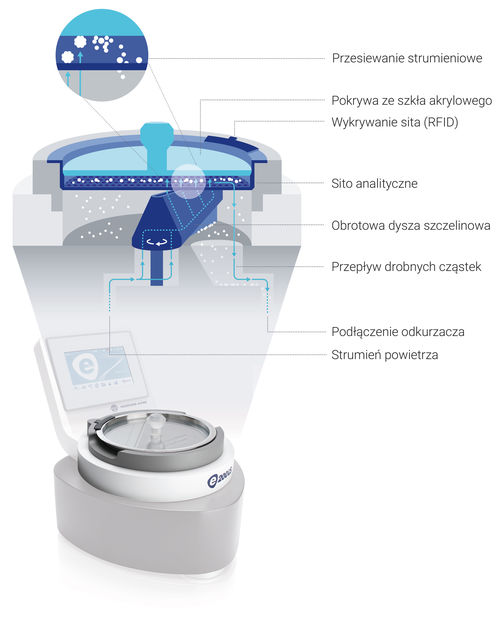

Bardzo drobno zmielone proszki mogą się zbrylać i zatykać sito. Najodpowiedniejszym urządzeniem do przesiewania takich materiałów jest przesiewacz powietrzny e200 LS, który osiąga maksymalną wydajność. W tym urządzeniu pracują równolegle dwa elementy: dysza szczelinowa, która obraca się w komorze przesiewania, i odkurzacz przemysłowy połączony z komorą przesiewania.

Po włączeniu odkurzacz wytwarza podciśnienie w komorze przesiewania. Ultrawąska szczelina w dyszy szczelinowej przyspiesza przepływ powietrza wlotowego, które z dużą prędkością przepływa od dołu przez tkaninę sita. Strumień powietrza przy pokrywie na krótko rozprasza cząsteczki zatrzymane na tkaninie sita, zanim zostaną wciągnięte w dół przez tkaninę sita pod wpływem siły ssącej wytwarzanej przez odkurzacz. W ten sposób następuje szybkie i skuteczne oddzielenie drobnego materiału. Gruboziarnisty materiał pozostaje na sicie i jest ponownie ważony pod koniec procesu przesiewania.

Kolejną zaletą tego urządzenia jest automatyczna regulacja podciśnienia oraz możliwość ustawienia parametrów przesiewania, co gwarantuje uzyskiwanie powtarzalnych efektów.

Możliwość uaktualnienia do nowej wersji w dowolnym momencie!

Pakiet oprogramowania eControl

  • Możliwość podłączenia odkurzacza innego producenta
  • Szybka analiza
  • Łatwa obsługa jednym dotknięciem
  • Graficzny interfejs użytkownika
  • Wyświetlane parametry: podciśnienie (w Pa), czas, data i godzina przesiewu
  • Podciśnienie regulowane ręcznie

(porównywalne do A200 LS)

  • Automatyczna regulacja podciśnienia
  • Szybka i prosta ocena wyników (w formie tabeli)
  • Komunikacja z wagą poprzez interfejs RS-232
  • Zbiorcze zarządzanie parametrami dla wszystkich sit

(porównywalne do 200 LS-N)



Urządzenie posiada wszystkie funkcje podstawowe wersji BASIC i dodatkowo:

  • Automatyczne zapisywanie i drukowanie
  • Zbiorcze zarządzanie parametrami dla wszystkich sit (SOP)
  • Analiza wyników w odniesieniu do specyfikacji wartości docelowej (tabela i wykres)
  • Automatyczna archiwizacja
  • Indywidualne ustawienia rozdzielczości odczytu
  • Różne rodzaje wykresów
  • Zarządzanie parametrami każdego sita

Urządzenie posiada wszystkie funkcje podstawowe wersji ULTIMATE i dodatkowo:

  • Wymagania dotyczące walidacji oprogramowania zgodne z przepisami ISPE GAMP 5, FDA 21 część 11, rozporządzeniem WE w sprawie dobrej praktyki produkcyjnej, załącznik 11
  • Zarządzanie użytkownikami
  • Zarządzanie hasłami
  • Audit-Trail– monitorowanie aktywności użytkowników i przypadków logowania
  • e-podpis
  • Wymaga połączenia sieciowego



  • ANTYREFLEKSYJNY PANEL 7-CALOWY: Czytelny nawet w trudnych warunkach oświetlenia i pod dowolnym kątem.
  • INTELIGENTNY EKRAN DOTYKOWY: Ekran dotykowy z wytrzymałego szkła o grubości 3 mm.
  • INTUICYJNA OBSŁUGA: Nowoczesna wizualizacja zapewniająca szybką, łatwą i precyzyjną obsługę.
  • BEZPIECZNE ZARZĄDZANIE WYNIKAMI: Analizy i raporty danych z funkcjami archiwizacji i wyszukiwania, a także automatyczne tworzenie kopii zapasowych.
  • INDYWIDUALNE ZASTOSOWANIA: Ustawienia chronione hasłem, indywidualne ustawienia rozdzielczości odczytu, migracja starszych danych w formacie XML.
  • IDEALNE POŁĄCZENIA: Ethernet, RS-232 i 3 złącza USB, np. skanera kodów kreskowych, klawiatury i myszy.
Zakres pomiaru (przy średnicy 200/203 mm) 20 µm do 4 mm
(przy średnicy 76 mm) 10 µm do 2,5 mm
Nawigacja Pojemnościowy ekran wielodotykowy IPS o wysokiej rozdzielczości, przekątna 7 cali
Kabel zasilający (M) 3.0
Podłączenie do sieci (V/~/Hz/A) 90-264, 1, 50/60
Podciśnienie (Pa) 1500-5000
Natężenie przepływu powietrza (m³/h) 70-130
Prędkość obrotowa (obr./min.) 18
Ciężar z zasilaczem (kg) 20
Klasa ochrony (IP) 54
Wymiary (dł. × szer. × wys.) (mm) 535 × 370 × 386

Separacja, frakcjonowanie i określanie wielkości cząstek proszków w różnych gałęziach przemysłu:

  • Minerały
  • Produkcja chemikaliów
  • Przemysł farmaceutyczny –  zgodność z przepisami 21 CFR, część 11.
  • Produkcja tonerów
  • Żywność i artykuły spożywcze
  • Cement i materiały budowlane
OPROGRAMOWANIE LITE BASIC ULTIMATE SECURITY
FUNKCJE PODSTAWOWE
Ręczna regulacja ciśnienia
(klapa spustowa powietrza)
×××
Zarządzanie użytkownikami
z poziomami uprawnień
2 poziomy 2 poziomy 2 poziomy do 5 poziomów
Wyświetlanie danych systemowych /
ustawienia urządzeń
12 języków do wyboru
(CZ,DE,US,ES,FR,JP,BR,RU,TR,CN,HR,PL)
Zmiana jednostki wartości mierzonej
(masa, długość, podciśnienie)
××
Zmiana dokładności wskazania
(masa, proporcja)
××
Audio
(dźwięk przy naciskaniu przycisków)
××
Klawiatura USB, mysz, skaner kodów
kreskowych
×
Interfejs Ethernet ××
Drukarka podłączona przez USB albo LAN ××
Funkcja zrzutu ekranu ××
Wersja demonstracyjna
dostępna przez 30 dni
×
Podłączenie odkurzacza
zewnętrznego (opcja)
×××
WAGI
Standardowy sterownik wagowy
(Sartorius / Mettler)
×
Sterownik wagi
rozszerzalny poprzez aktualizację
××
Możliwość ustawienia wartości wagi
ze znakiem liczby
××
SITA TESTOWE
Automatyczne rozpoznawanie sit
testowych za pomocą tagu RFID
×
Możliwość wyboru jednostki wielkości
oczek (µm, mm, ASTM)
××
Indywidualna parametryzacja czasu
przesiewania i podciśnienia dla
każdego sita testowego
××
Czyszczenie sita kontrolnego ×
PRZESIEWANIE
Przesiewanie ręcznie ręcznie ręcznie, SOP ręcznie, SOP
Możliwość ustawienia sposobu
podawania wyników
(wartość względna / bezwzględna)
× tylko w % w g lub % w g lub %
Automatyczna parametryzacja
podciśnienia
× centralnie
dla wszystkich sit
indywidualnie indywidualnie
SOP
Zbiorcze zarządzanie parametrami
dla wszystkich sit (SOP)
××
Import zestawu sit ××
Eksport zestawu sit ×× XML XML
ZARZĄDZANIE ARCHIWUM
Wyświetlanie wyników analizy × Wyświetlacz Wyświetlacz, drukarka,
PC
Wyświetlacz, drukarka,
PC
Zewnętrzne archiwum dokumentów z
możliwośćią ustawienia przez USB,
LAN lub serwer plików
××
Zapis wyników analizy
w zewn. archiwum dokumentów
×× ręcznie / automatycznie automatycznie
OCENA
Prezentacja tabelaryczna ×
Wykres: Krzywa sumowa, RRSB,
histogram
××
Obliczenie trzech indywidualnych
wartości dx
××
Graficzne porównanie analizy
przesiewania (≤ 5) na wyświetlaczu
××
Analiza wyników w odniesieniu do
specyfikacji wartości docelowej
(tabela i wykres)
××
IMPORT / EKSPORT / DRUKOWANIE
Kompatybilność z systemami
zarządzania informacją laboratoryjną
(LIMS)
××
Przesyłanie raportu z analizy do drukarki ×× ręcznie / automatycznie ręcznie / automatycznie
Eksport danych XML / PDF ××
Możliwość generowania raportu
zbiorczego / dziennego
××
Możliwość wygenerowania
listy użytkowników
×××
AKTUALIZACJE / KOPIE ZAPASOWE /
PRZYWRACANIE

Kopia zapasowa × ręcznie ręcznie / automatycznie ręcznie / automatycznie
Przywracanie ×
Aktualizacja / uaktualnienie do wyższej
wersji oprogramowania, oprogramowania
sprzętowego, systemu operacyjnego
Migracja starszych danych XML i CSV
z poprzedniego modelu
××
Audit Trail (21 CFR Part 11),
w tym podpis elektroniczny
×××
SERWIS
Coroczna usługa kalibracji
(opcjonalnie)

Czy posiadasz już przesiewacz powietrzny Alpine?

Dostęp do sprzętu i oprogramowania w optymalnej wersji ‒ zaktualizuj już teraz!

Pamiętaj, że termin ważności oprogramowania eControl PROFESSIONAL wygasa (najnowsza wersja 1.3.13). Korzystanie z oprogramowania jest nadal możliwe, ale bez dostępu do opcji aktualizacji do wersji 1.4.x. Zalecamy aktualizację do wersji ULTIMATE. Niektóre funkcje ULTIMATE i SECURITY wymagają połączenia sieciowego.

Aktualne aktualizacje oprogramowania wymagają wyświetlacza HMI 2.0 (standardowo zintegrowanego z przesiewaczem powietrznym e200 LS w nowszych modelach). W przypadku urządzeń z wyświetlaczem HMI 1.0 (rok produkcji 2010-2015) oferujemy zestaw aktualizacji do wersji HMI 2.0. Umożliwia to bezproblemową wymianę panelu. Dostępne są liczne akcesoria, a także adaptery do podłączania odkurzaczy różnych producentów.



Innowacyjne, cyfrowe, automatyczne

Prosta obsługa

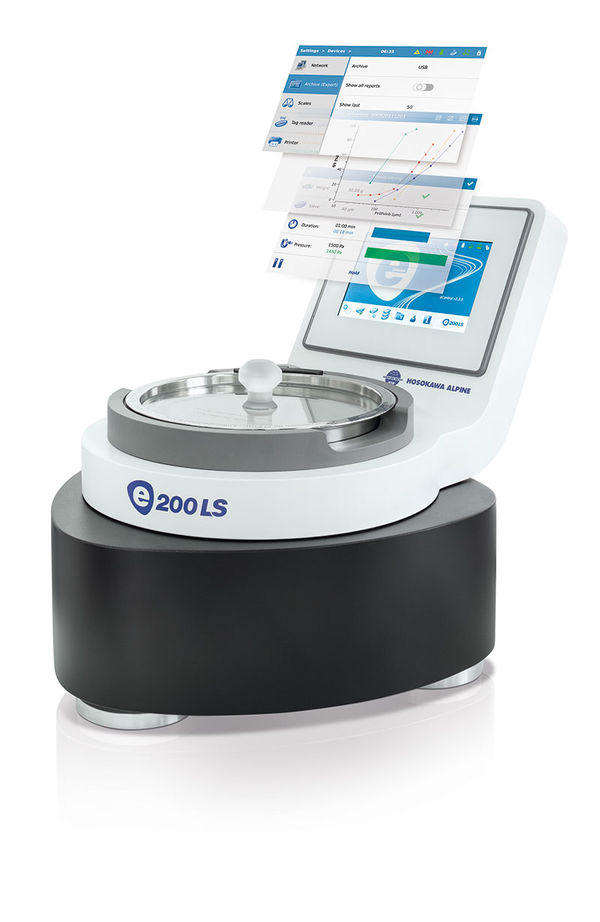

Nawigacja w menu sita air jet e200 LS jest prosta i precyzyjnie zdefiniowana. 12 języków do wyboru. Zrozumiałe symbole na intuicyjnym wyświetlaczu dotykowym gwarantują wysoki komfort obsługi:



  1. USTAWIENIA
    Informacje o systemie, data/godzina, sieć, wagi, przesiewanie, formaty liczb, jednostki itp.

  2. PRZESIEWANIE
    Przesiewanie ręczne, przesiewanie zgodnie z SOP (standardową procedurą operacyjną)

  3. ZARZĄDZANIE PARAMETRAMI SITA
    Indywidualne parametry wyboru podciśnienia i wstępnych ustawień czasu, itp.

  4. ZARZĄDZANIE SOP
    Tworzenie i zarządzanie procesami przesiewania

  5. ARCHIWUM
    Pobieranie i ocena zapisanych procesów przesiewania

  6. ZARZĄDZANIE UŻYTKOWNIKAMI
    Tworzenie użytkowników z różnymi poziomami uprawień i zarządzanie nimi

Nowe funkcje przesiewacza powietrznego e200 LS

Facelift – Innowacyjny sprzęt i inteligentne oprogramowanie

Przegląd najnowszych funkcji lidera technologii

  • CICHA PRACA: O 50% cichszy niż poprzedni model! Efekt ten uzyskano dzięki nowemu kanałowi dolotowemu ze zoptymalizowaną geometrią przepływu powietrza i nowemu tłumikowi na wlocie powietrza!
  • NOWE NARZĘDZIA DIAGNOSTYCZNE: Diody LED statusu realizują samokontrolę wszystkich elementów elektronicznych – przez cały okres eksploatacji.
  • ODKURZACZ KÄRCHER: Nowy, wysokowydajny odkurzacz firmy Kärcher® z funkcją czyszczeniem filtra to profesjonalne rozwiązanie dla linii produkcyjnej i laboratorium.

  • KONCEPCJA PODŁĄCZENIA: Sprytna koncepcja połączeń z tyłu urządzenia – kable i złącza są zintegrowane z urządzeniem, dzięki czemu są mniej podatne na zakłócenia elektroniczne.
  • MODUŁOWA FUNKCJONALNOŚĆ: Nowy otwór zasysający daje wiele różnych możliwości – osuszanie/chłodzenie, a także proste zdalne odsysanie i podawanie dodatków.
  • AKTUALIZACJA W DOWOLNYM MOMENCIE: Wszystkie pakiety oprogramowania eControl: LITE, BASIC, ULTIMATE, SECURITY działają na tym samym sprzęcie.

Konfiguracja z odkurzaczem Kärcher



Przesiewacz powietrzny ALPINE w użyciu



Koncepcja połączeń

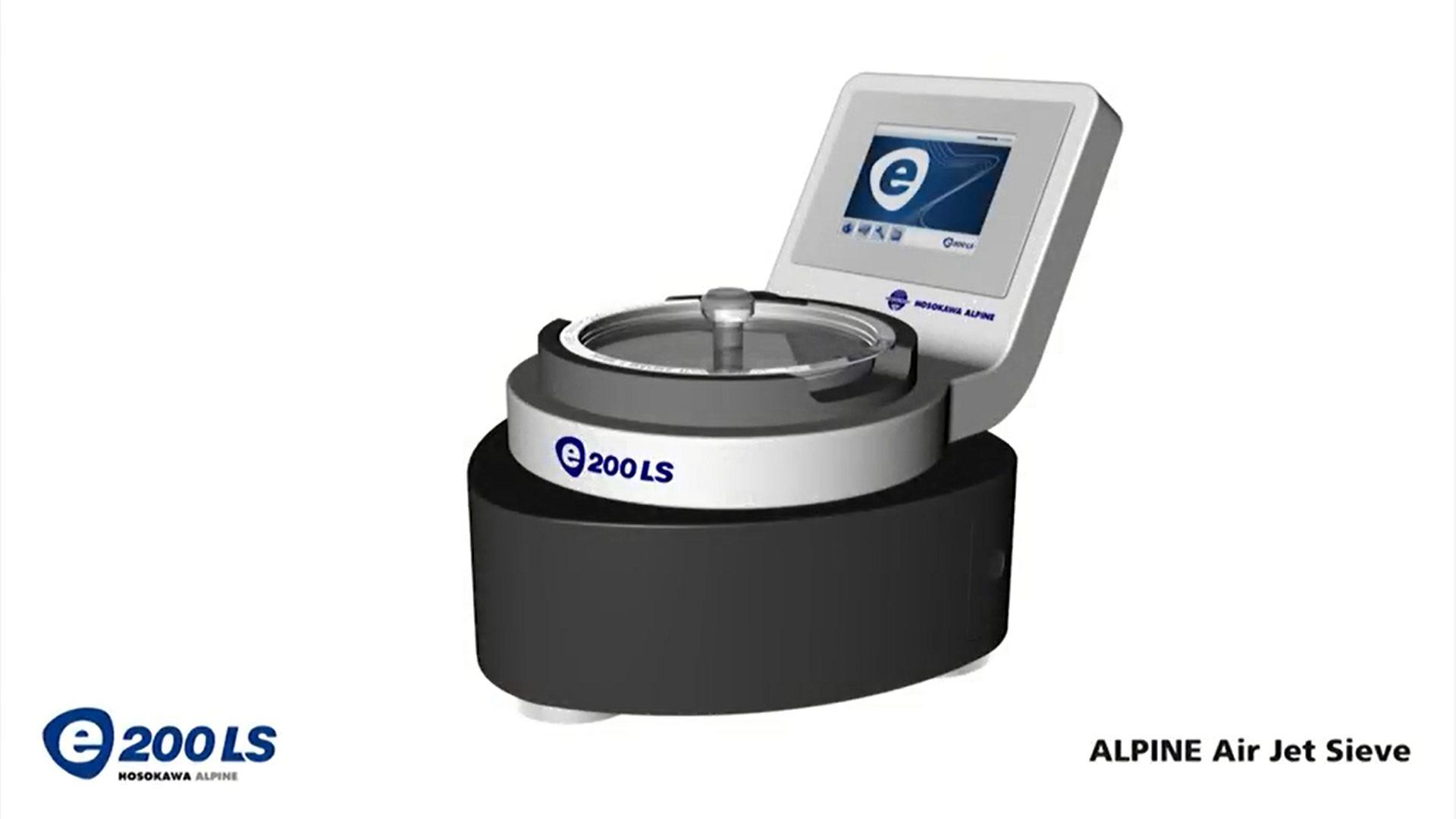

Wideo produktu

Możliwość wynajmu maszyny!

Więcej informacji na stronie Wynajem maszyn​​​​​​​​​​​​​​.

Dalsze informacje o oprogramowaniu, szczegółach technicznych i akcesoriach znajdują się w naszej broszurze:
Broszura Air Jet Sieve
