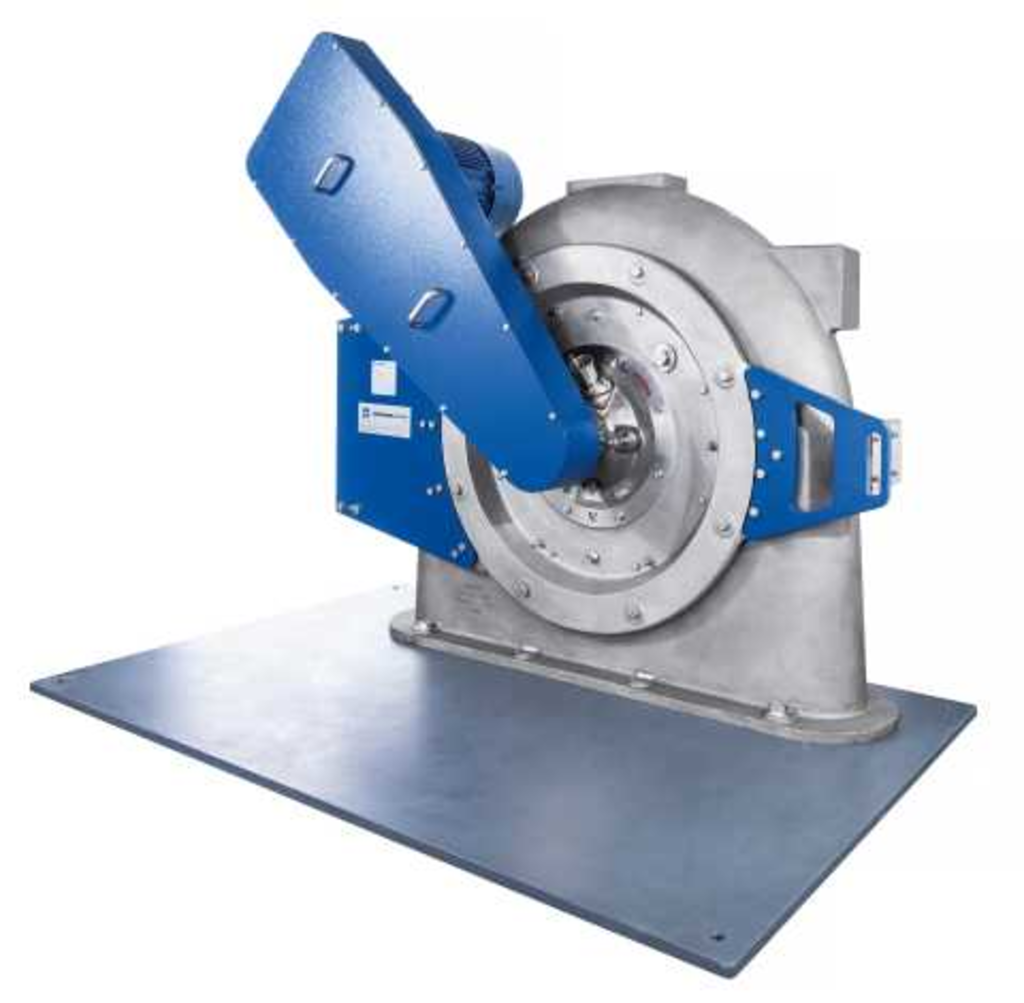

Contraplex CW II

  • Młyn palcowy z 2 napędzanymi tarczami do uzyskiwania wysokich wartości rozdrobnienia proszku w zakresie ok. 10 do 500 µm
  • Szeroka obudowa komory umożliwia obróbkę nawet lepkich materiałów
  • Duże drzwi młyna
  • Łatwe do czyszczenia w przypadku zmian produktu
  • Opcjonalnie: Wersje do zastosowań farmaceutycznych
  • Opcjonalnie: Wersje do zastosowań powłokowych

Zasada działania

Contraplex to młyn udarowy z dwoma osobno napędzanymi tarczami trzpieniowymi. W trybie przeciwbieżnym możliwe są znacznie wyższe prędkości względne niż w przypadku młyna udarowego UPZ z jedną napędzaną tarczą trzpieniową. Największa prędkość względna występuje w skrajnych rzędach trzpieni i może wynosić do 240 m/s.

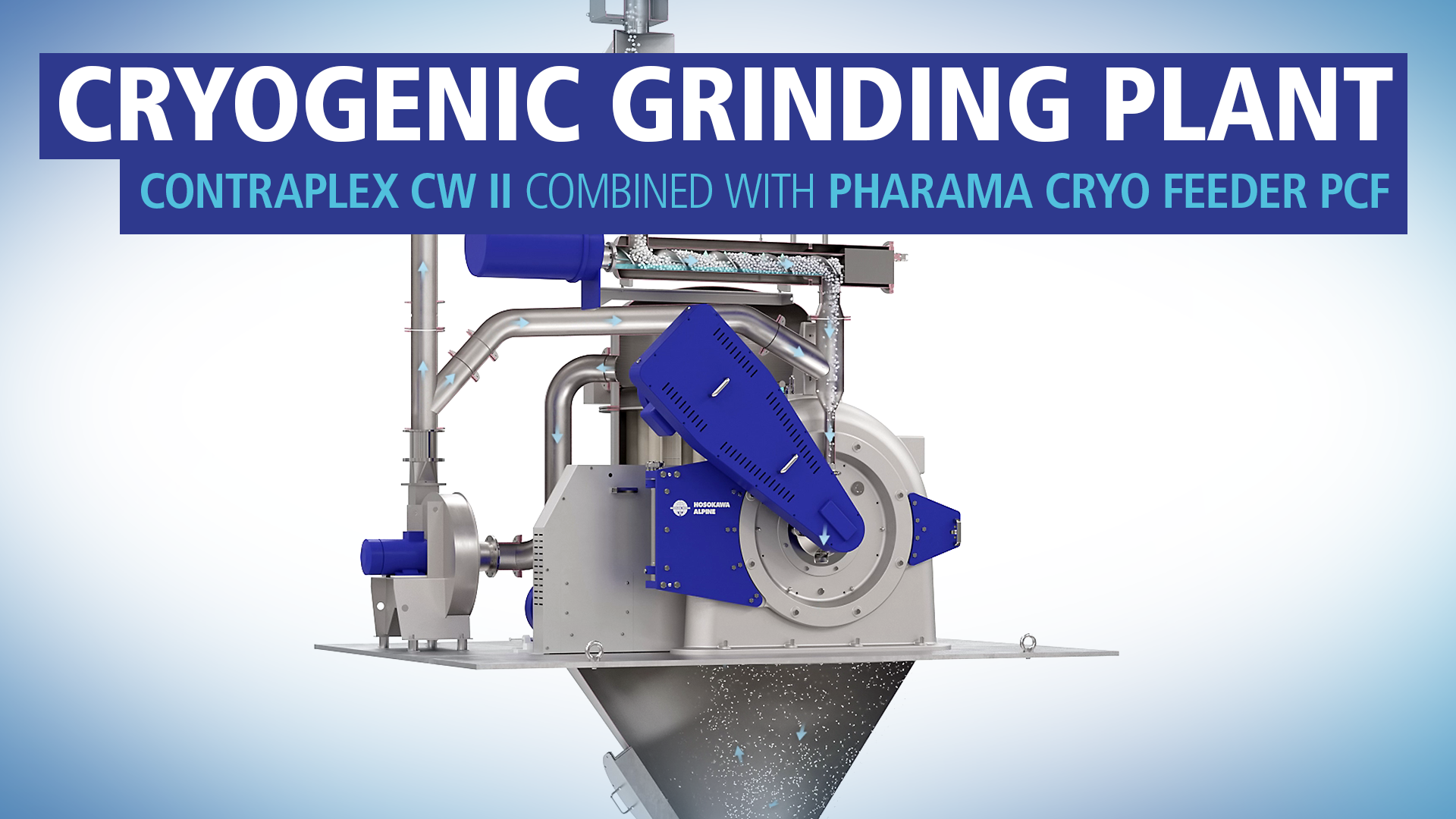

Stopień rozdrobnienia można regulować poprzez zmianę prędkości obrotowej tarcz. Siły odśrodkowe działające na obie tarcze zapewniają, że nawet wilgotne, tłuste i lepkie produkty mogą być przetwarzane. Konstrukcja z szerokokomorową obudową jest idealna do przetwarzania tego rodzaju produktów. Materiał wsadowy jest często rozdrabniany poprzez intensywne mieszanie z ciekłym azotem.

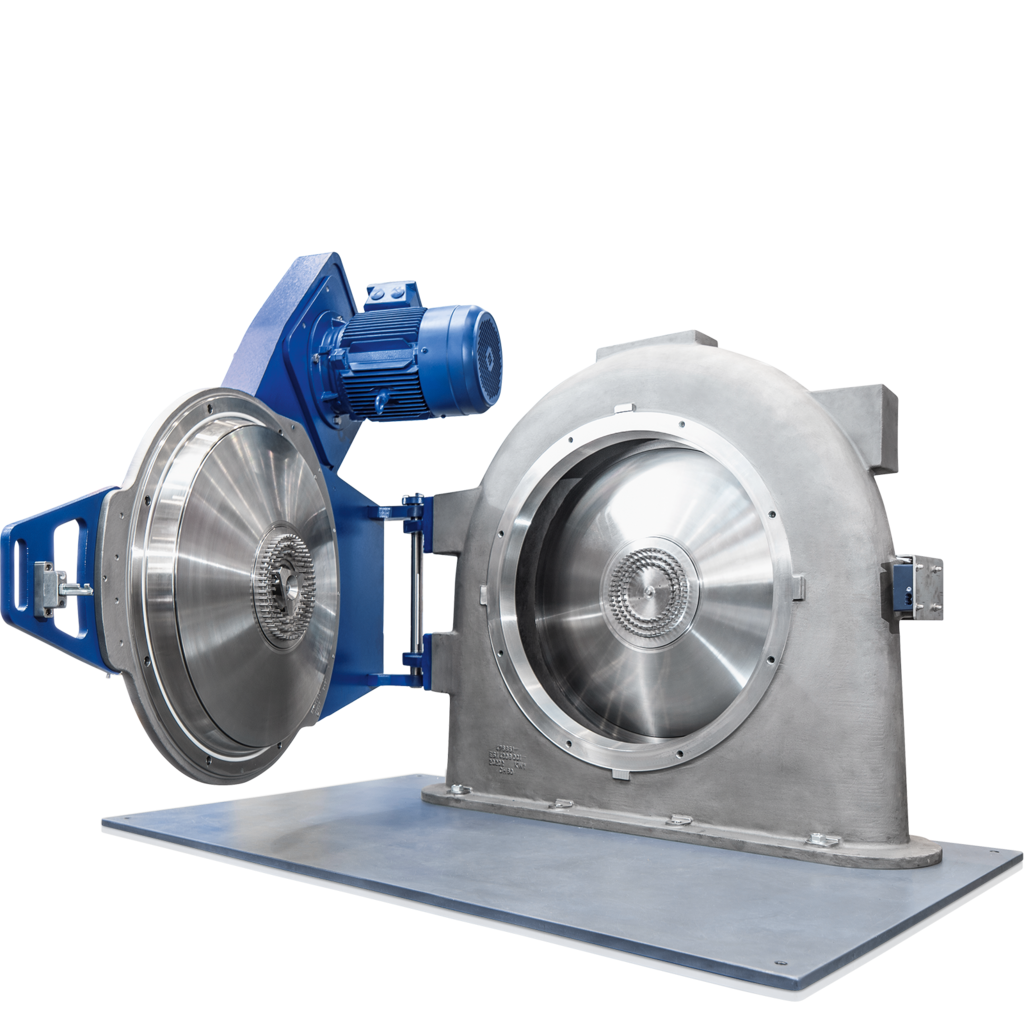

Drzwi młyna mogą być szeroko otwarte na zawiasach, aby umożliwić łatwe czyszczenie.

Cechy

Obudowa szerokokomorowa CW zapobiega osadzaniu się materiału co może doprowadzić do  zblokowania maszyny. W porównaniu z młynami z tarczą trzpieniową Ø obudowa maszyny jest przewymiarowana. Z tego względu młyny Contraplex nadają się idealnie do dokładnego mielenia materiałów tłustych, oleistych, lepkich i higroskopijnych, które mają tendencję do tworzenia osadów - zarówno w trybie ciągłym, jak i przy stosunkowo długich odstępach czasu między czyszczeniami. Oprócz szerokokomorowej obudowy, cechą wyróżniającą jest możliwość obracania się obu tarcz trzpieniowych (prędkość i kierunek obrotów są regulowane). Dzięki temu możemy:

  • Szeroki wybór trzpieni: Oprócz standardowego trzpienia z główką ze stali specjalnej, dostępny jest szeroki wybór trzpieni specjalnych, które umożliwiają spełnienie najwyższych wymagań w zakresie higieny, redukcji zużycia i ryzyka zanieczyszczenia.
  • Solidne rozwiązanie napędowe: Napęd pasowy za pomocą standardowych silników umożliwia optymalną konfigurację przełożenia dla procesu i produktu. Oznacza to, że silnik i tarcza trzpieniowa pracują w optymalnym punkcie roboczym, a system osiąga znacznie wyższy stopień efektywności energetycznej niż w przypadku napędów bezpośrednich.
  • Zespół łożyskowy: Optymalna kontrola temperatury i drgań łożysk przekłada się na doskonałą konserwację zapobiegawczą. Ponadto oba zespoły łożyskowe w CW II są identyczne, a ich wymiana jest łatwa i szybka.
  • Większa dokładność mielenia: W zależności od typu, maksymalna prędkość względna obu tarcz wynosi do ok. 240 m/s. Tak wysokiej prędkości nie są w stanie osiągnąć jednotarczowe młyny trzpieniowe, bijakowe, krzyżowe, turbo itp. Dzięki temu Contraplex osiąga wyższe wartości stopnia rozdrobnienia - szczególnie w przypadku wszystkich kruchych i krystalicznych materiałów. Indywidualne dopasowanie warunków mielenia do podawanego materiału. Bogate możliwości ustawienia kierunku obrotów i kombinacji prędkości obrotowej tarcz zapewniają optymalne rozdrobnienie każdego produktu - szczególnie wrażliwego na wysoką temperaturę - oraz delikatną obróbkę i brak osadów na tarczach trzpieniowych.
  • Intensywne, pozbawione aglomeratów i jednorodne mieszanie - mielenie produktów: Składających się z dwóch lub więcej składników.
  • Bezproblemowa praca w trybie ciągłym: Produkty, które nie mogą być mielone w młynach sitowych ze względu na ich skłonność do zatykania perforacji sita - w szczególności sita o drobnych oczkach - mogą być mielone do wysokich wartości rozdrobnienia. Powietrze przepłukujące chroni zespół łożysk przed wnikaniem produktu i zapobiega osadzaniu się produktu za tarczami trzpieniowymi.

  • Proszki mineralne: węglan wapnia, wypełniacze, wodorotlenek wapnia. Powlekanie wypełniaczy kwasem stearynowym, silanem, itp.
  • Farmacja: witaminy, pomocnicze środki farmaceutyczne
  • Branża spożywcza: tłuste białka, przyprawy (gałka muszkatołowa, goździki, pieprz, itp.). Dezintegracja proszków do przesiewania białek, skrobia kukurydziana, laktoza, kakao, mączka rybna, makuchy.
  • Chemia: drobne mielenie tworzyw sztucznych (np. TPU, PA). Pestycydy, hydrotalkit, pigmenty (np. ultramaryna), karboksymetyloceluloza (CMC).
  • Recykling: drobne mielenie gumy

  • Obudowa odlewana z wylotem standardowym dostępna dla wielkości maszyn od 250 do 630
  • Stal zwykła lub nierdzewna dla wszystkich wielkości maszyn
  • Tarcze i trzpienie wykonane ze stali specjalnej
  • Wszystkie modele CW II od 250 do 800 są dostępne w wykonaniu z zabezpieczeniem ciśnieniowym do 1,4 bara
  • Zespół łożyskowy chroniony przed pyłem poprzez płukanie powietrzem
  • Zespół łożyskowy smarowany na stałe
  • Blokada bezpieczeństwa
  • Opcja: specjalna konstrukcja dla przemysłu farmaceutycznego
  • Opcja: wykonanie z powłoką
  • Opcja: trzpienie odporne na zużycie
  • Obudowa spawana z wylotem standardowym lub stycznym
