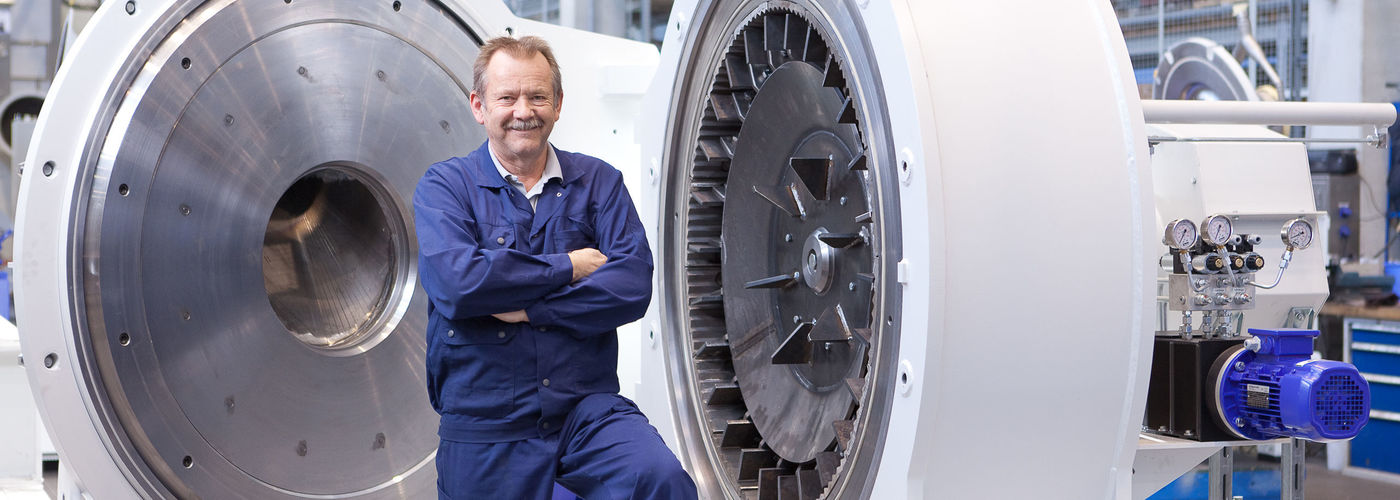

Człowiek przed UPZ
Ultraplex UPZ

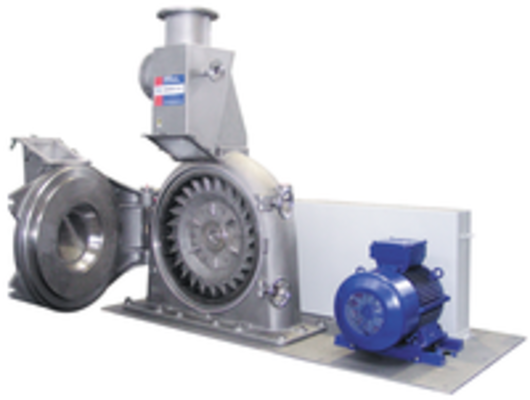

Zdjęcie maszyn Ultraplex UPZ 315
Ultraplex UPZ

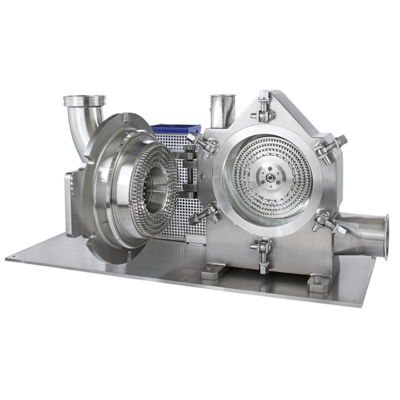

Zdjęcie maszyn Ultraplex UPZ 315

Ultraplex UPZ

Wszechstronny system:

  • Wymiennymi elementami mielącymi: krążek bijakowy, krążki kołkowe, bijaki wahadłowe i bijaki talerzowe, sita i ścieżki szlifierskie
  • Próba produktu końcowego w zakresie od 50 µm do ok. 5 mm zgodnie z zainstalowanym instrumentem mielącym
  • Kruszenie miękkich materiałów do twardości w skali Mohsa 3,5
  • Duże drzwi młyna ułatwiające czyszczenie i wymianę elementów mielących

Zasada działania

Alpine Ultraplex UPZ, młyn udarowy oferuje wszechstronność w użyciu w połączeniu z prostotą w obsłudze. Dużą różnorodność materiałów wsadowyh,  wymaga indywidualnych rozwiązań. Młyny UPZ mogą być wyposażone w wiele łatwo wymienialnych elementów mielących. Na przykład twarde, włókniste korzenie i przyprawy wymagają zupełnie innych elementów mielących niż granulowany cukier, aby optymalnie spełnić indywidualne wymagania, zarówno pod względem technicznym, jak i ekonomicznym.

Młyny UPZ mogą być wyposażone w tarcze mielące z trzpieniami, bez sita z jedną obrotową i jedną stałą tarczą, lub jako młyn bijakowy z tarczą bijakową, zespołem bijaków wahadłowych lub płytowych do pracy z torami mielącymi lub sitami.

W rezultacie otrzymujemy wiele praktycznych i doskonale dopasowanych do siebie kombinacji wyposażenia. Krótko mówiąc, młyn UPZ może być dostosowany do indywidualnych potrzeb każdego klienta.

Cechy

Młyny udarowe UPZ mogą być wyposażone w wiele różnych elementów mielących, dzięki czemu spełniają najróżniejsze wymagania dotyczące produktu końcowego:

  • Wysoki stopień rozdrobnienia z ostrym odcięciem
  • Produkcja produktów końcowych o niskiej zawartości drobnych cząstek  i dobrych właściwościach płynięcia
  • Produkcja proszków o wysokiej gęstości nasypowej
  • Produkcja proszków o wysokiej frakcji masowej w określonym zakresie wielkości cząstek

UPZ znajduje zastosowanie w wielu gałęziach przemysłu:

Wymienność elementów mielących staje się coraz ważniejsza dla użytkownika.

UPZ oferuje odpowiedni element mielący do każdego zadania:

UPZ wyposażoy w Tarcze mieląca z bijakami

  • Bijaki z odpornego na zużycie odlewu staliwnego
  • Obrotowy pierścień mielący po stronie obudowy, nieruchomy pierścień mielący po stronie drzwi
  • Przeznaczony do mielenia zwartych, grubych brył materiału w jednym cyklu do średniego stopnia rozdrobnienia

UPZ wysposażony w Tarcze mieląca z bijakami wahadłowymi

  • Wytrzymałe bijaki z odpornego na ścieranie odlewu metalowego
  • Na zamówienie dostępne również utwardzone
  • Uniwersalne w zastosowaniu do gruboziarnistych materiałów wsadowych
  • Dla średnich wartości stopnia rozdrobnienia produktu końcowego

UPZ z talerzowa tarcza mielącą

  • Mocne, odporne na ścieranie talerze mielące
  • Duży przepływ powietrza do efektywnego mielenia materiałów wrażliwych na ciepło i materiałów tłustych
  • Osiąga bardzo wysokie wartości stopnia rozdrobnienia proszku; porównywalne z młynem trzpieniowym

UPZ wyposażony w Tarcze mieląca z trzpieniami

  • Młyn trzpieniowy z jedną obrotową i jedną nieruchomą tarczą trzpieniową
  • Nadaje się do materiałów o twardości do 3 w skali Mohsa, maks. 0,1% dopuszczalnej frakcji składników ściernych
  • Bardzo wysokie wartości stopnia rozdrobnienia produktu końcowego
  • Niewielkie zużycie energii

  • Obudowa odlewana z wylotem standardowym dostępna do wielkości maszyny 1000 UPZ
  • Obudowa spawana z wylotem standardowym lub stycznym z miękkiej stali lub stali nierdzewnej (np. 1.4541, 1.4571, 1.4404) dla wszystkich wielkości maszyn
  • Konstrukcja przeciwwybuchowa, wysokociśnieniowa i odporna na wstrząsy
  • Specyficzne dla aplikacji farmaceutycznych wykonania, np. polerowane, monoblokowe, SIP/CIP, integracja z izolatorem
  • Kołnierz przyłączeniowy specyficzny dla zamówienia
  • Zespół łożyskowy chroniony przed pyłem za pomocą powietrza płuczącego (automatyczne zasysanie powietrza lub wymuszone płukanie)
  • Zespół łożyskowy ze specjalnymi pierścieniami uszczelniającymi, możliwe również wykonanie gazoszczelne
  • Zespół łożyskowy smarowany na stałe lub przystosowany do ponownego smarowania
  • Blokada bezpieczeństwa
  • Opcjonalne elementy chroniące przed zużyciem
  • Opcjonalnie wypychacz ścieżki mielącej
